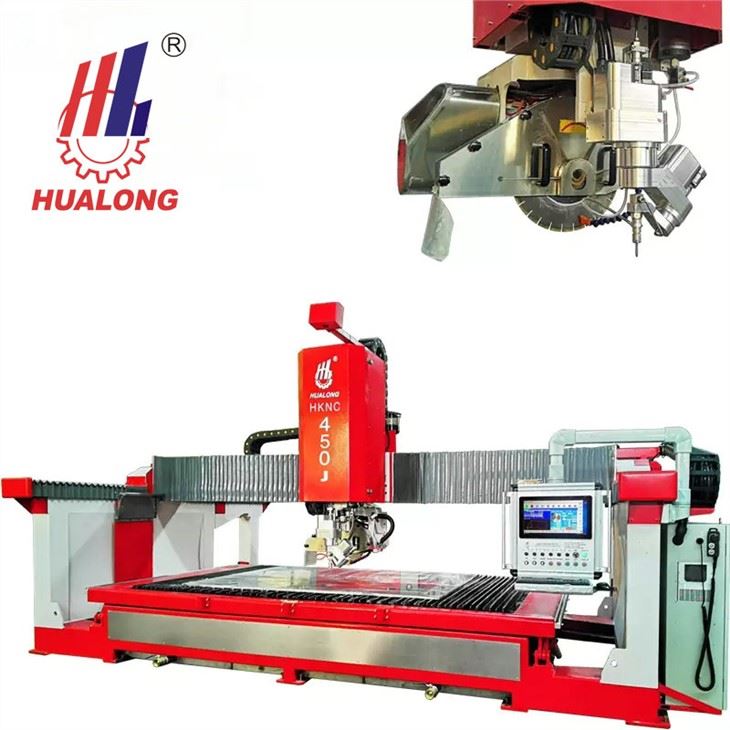

Stone Sawjet

Teknisk parameter

1: Diameter på Sawbalde: φ 350- φ450mm

2: Maskinens dimensjoner (LXWXH): 6000x3820x3200mm

3: Dimensjoner på arbeidsplattformen: 4150x2250mm

4: Maks. Lengde på horisontal skjæring: 3500mm

5: maks. Kort bredde: 2000mm

6: Maks. Kuttetykkelse på sag: 100mm

7: Maks. Liftingsstrøk: 320mm

8: Power of Sawing Motor: 26.4kw

9: Kraft for slipende Waterjet: 37KW

10: Brutto kraft: 60,6kw

11: Nødvendig tilstrømningstrykk: 0. 4MPa

12: Maks. Betjente vanntrykk: 450MPa

13: Vedvarende arbeidstrykk: 330-380 MPA

14: Cutting Precision: ± 0. 1mm

15: Italiensk ESA-operasjonssystem og italiensk Pegasus CAD-CAM tegningsprogramvare

16: Japansk Yaskawa Servo Motor i X/Y/Z/C/A -aksen

17: Japaneseyaskawa Controller Anditalian Computer, som støtter online ekstern tilkobling

18: Kontaktor, Breaker, Intermediaterelay, PowerSwitch (Siemensorschneider); Taiwan Savch Inverter 19: Table Tilting: 0 grad til 85 grader

2 0: Saw Blade Head Tilting: 0 grader til 90 grader

21: Hoderotasjon: hvilken som helst grad fra 0 grad til 360 grad

22: Taiwan Hinwin linearguideformoving INX/Yaxis; Ballscrew Inzaxis 23: MainMotorwith Inverter Control for Cutting Speedfor Different Stonematerial 24: Stålstruktur

Funksjoner:

1:45 graders skjæring

2: Rett skjæring

3: Boring og fresing for oval og rund vask

4: Rett L -form og ustraffende l form benkeplate skjæring

5: rund form eller bue eller kompleks formskjæring

6: Profilering av skjæring

7: Med fotokamera

8: Waterjet

1. hele kuttemuligheten, kan kutte hvilken som helst flykurve.

2. Den spesiallagde sengestrukturen gjør at skjærehodet ikke vibrerer i høy hastighet. Hele maskinen går jevnt, med hurtigskjærehastighet og høy maskineringsnøyaktighet.

3. Skruestangen og føringsskinnen som brukes er levert av kjente tyske produsenter. X- og Y -aksene smøres av den originale olje nedsenket skruestangveiledningsskinne, og den effektive vanntette og støvtette strukturen sikrer maskineringsnøyaktigheten til CNC -skjæreplattformen og forlenger levetiden til skruestangen Guide Rail til det maksimale.

4. Skjærehodet er utstyrt med pålitelig pneumatisk høytrykksvannbryterkontrollenhet for å forbedre produksjonseffektiviteten.

5. Unik sandventildesign, enkel struktur, jevnere sandstrøm, mer praktisk reparasjon og kan forhindre vannfylling.

6. Alt beskyttende dekke for rustfritt stål, støvsikker, vanntett, rustsikre, antikorrosjon, lett å rengjøre med vann.

7. Yongda YD -serien CNC vannskjæring plattform har to strukturelle typer: uttakstype og gantry -type. CNC -kontroller har to typer: trinnsystem og AC servosystem.

8. Forbindende sagbladskjæringsfunksjon, høyere lineær skjæreeffektivitet; Reduser forbruksvarer.

1, maskinen kan kutte forskjellige former

Steinskjæring er en prosess som ofte brukes i bygningsdekorasjon. Den mest brukte steinbro -skjæremaskinen. Steinbro-skjæremaskin bruker vanligvis et høyhastighets roterende sagblad for å bevege seg langs retningen på Gantry Bridge for å kutte steiner. Denne typen skjæring er vanligvis lineær skjæring. Det er vanskelig å skjære kurver, hull eller korte rette linjer på steinen. Vannstrålebroen Saw Cutting Machine bruker sin broskjæringsfunksjon for å kutte rette linjer, og bruker deretter vannstråle -delen til å kutte kurver, for å smelte komplekse former jevnt.

2, maskinen med høy skjæringseffektivitet

Vannstråle er veldig egnet for å kutte ikke-metalliske materialer, spesielt i å skjære stein, glass og andre bygningsdekorasjonsmaterialer. Men skjærehastigheten på vannstrålebearbeiding er ikke veldig rask. Derfor kan du bruke brosag i stedet for vannkniv for å skjære rette deler, og bruke vannkniv for å kutte buede eller perforerte deler kraftig forbedre skjærehastigheten. Å kombinere vannstråleren og brokutteren på samme maskin kan spare tid for steingjerner som skal lastes og losses på forskjellige maskiner, tiden for å sette kutteren etter å ha flyttet på forskjellige utstyr og mulig knusingstap under transport. Det er et veldig effektivt steinskjæring og prosesseringsutstyr.

3, maskinen er enkel i design og programmering

Fordi det er på den samme skjæremaskinen og det samme numeriske kontrollsystemet, er programmering enklere enn programmering på separate broskjæremaskiner og vannstråler. Samtidig er vekslingen mellom de to kuttemetodene også automatisk, noe som reduserer avhengigheten av operatøren, frigjør mer arbeidskraft og lar operatøren gjøre andre jobber eller ta vare på flere utstyr samtidig, noe som forbedrer Effektiviteten til bedriften.

For å oppsummere, kombineres maskinen på samme utstyr. De to kuttemodusene gir spill til sine respektive styrker, utfyller hverandres svakheter og forbedrer den generelle skjæreeffektiviteten i kraftig

Sawjet integrerer et komplett løp med rustfritt stålrør. Rørlinjene er inneholdt i en energikjede med dobbeltkammer, noe som gir riktig beskyttelse og kontroll av hver linje. Dette systemet forbedrer levetiden og påliteligheten til HP -trykklinjene.

Denne steinen CNC Sawjet & Bridge Saw har alt en teknologisk avansert brosaw og Waterjet må ha i dag: 5 interpolert akse, spindel med halv tomme montering med rugspindel smøring, vippebord opp til 85 grader, ombordkamera, preseting av bladet, bladet og steingtykkelse (alternativ).

CNC Sawjet er kraftig nok til å kutte kvartsitt, men likevel allsidig nok til å kutte porselen med presisjon, og er den ultimate kuttemaskinen.
